Умный город и
решения для удаленного учета

Масштабируемая система для учета ресурсов
на технологии LoRaWAN

LoRaWAN Gateway

Собирает данные в режиме реального времени и обеспечивает обратную связь.

Подробнее ->

On-line мониторинг состояния теплосетей

Система диагностики протечек трубопровода на основе LoRaWAN-модемов

Подробнее ->

Универсальный LoRaWAN модем

LoRaWAN модемы позволяют передавать информацию от любых устройств с импульсными выходами и/или RS485.

Подробнее ->

Передача показаний счетчиков воды

Модем позволяет передавать показания расхода воды в ПТК "Арго: Энергоресурсы" через базовую станцию

Подробнее ->

Передача данных о расходе электроэнергии

Модем позволяет передавать данные электросчетчика в ПТК "Арго: Энергоресурсы" через базовую станцию.

Подробнее ->

Передача данных о расходе тепла

Модем позволяет передать данные теплосчетчика в ПТК "Арго: Энергоресурсы" через базовую станцию.

Подробнее ->

Решения

settings_input_antenna Сбор показаний

Сбор показаний с приборов учета

Вы можете снимать показания с приборов учета дома, района или города. Можете получать отчеты по данным в необходимом Вам виде.

developer_board Мониторинг

Охранные системы и мониторинг состояния

Вы можете получать оперативную информацию о состоянии датчиков (например, события срабатывания системы безопасности), установленных на объектах.

settings_applications Управление

Удаленное управление нагрузками

Есть возможность дистанционно отслеживать, корректировать и управлять нагрузками систем освещения, отопления и многого другого.


Преимущества

signal_cellular_alt Высокая дальность связи

Связь до 15 км!

Благодаря высокой чувствительности приёмника и применению модуляции LoRa обеспечивается устойчивая связь на расстоянии до 5 км в городских условиях и до 15 км в зоне прямой видимости.

battery_charging_full Низкое энергопотребление

Работа от батареи до 12 лет!

Модем может работать от одной батареи до 12 лет (при условии отправки данных устройством 1 раз в 2 недели) благодаря быстрому переходу из режима сна и обратно и низкому энергопотреблениюю в режимах приема и передачи данных.

security Защита данных

Шифрование данных

Безопасность данных обеспечивается благодаря использованию:

  • 64-разрядного уникального номера устройства;
  • 128-разрядного уникального ключа соединения (AES 128);
  • 128-разрядного уникального ключа приложения (AES 128).

Для интерфейсов управления и передачи собранных данных используется VPN и SSL.

device_hub Масштабируемость

До 5000 устройств на шлюз!

Зона покрытия одной базовой станции позволяет обслуживать до 5 000 модемов. Топология типа "звезда" без использования повторителей, а также низкие затраты на внедрение и запуск системы позволяют легко наращивать сеть.


Оборудование

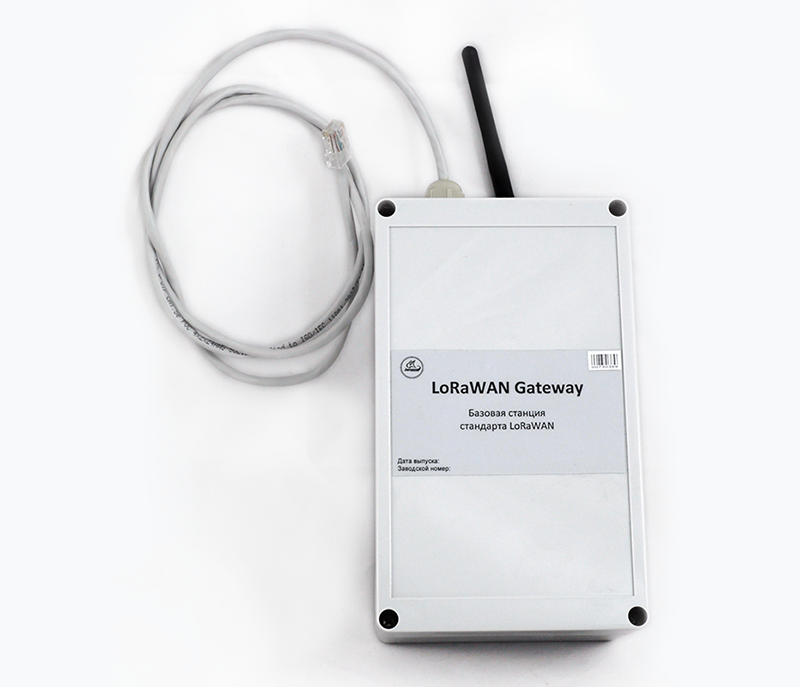

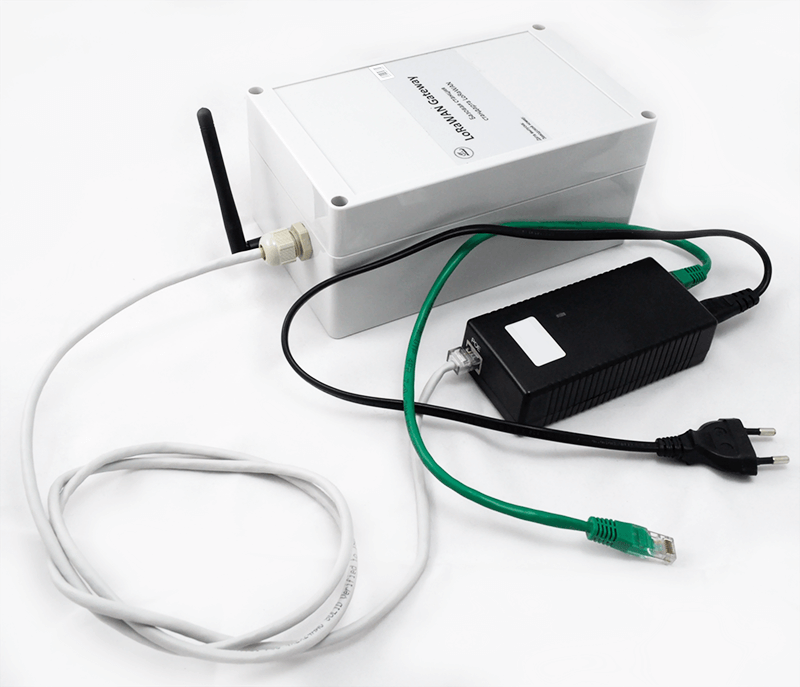

LoRaWAN GATEWAY

МУР 1001.9 LW-GW

Базовая станция предназначена для разворачивания сети LoRaWAN на частотах диапазона 863-870 МГц. Операционная система Linux.

На базовой станции может быть установлен cетевой сервер для организации сети LoRaWAN

Связь с ПТК «Арго: Энергоресурсы» осуществляется по Ethernet или через канал 3G.

Питание осуществляется через канал Ethernet.

по запросу
Характеристики
Диапазон рабочих температур, °С -40…+70
Частотный диапазон 863-870 МГц
Мощность передатчика 25 мВт
Антенный разъём N-Type female
Дальность радиосвязи в сельской местности до 15 км
Дальность радиосвязи в городе до 5 км
Потребляемая мощность до 5 Вт
Тип питания POE
Размеры корпуса, мм 200 х 120 х 90
Степень защиты корпуса IP56

В штатную комплектацию базовой станции антенна не входит. Базовая станция комплектуется антенной по выбору Заказчика (оплачивается дополнительно):

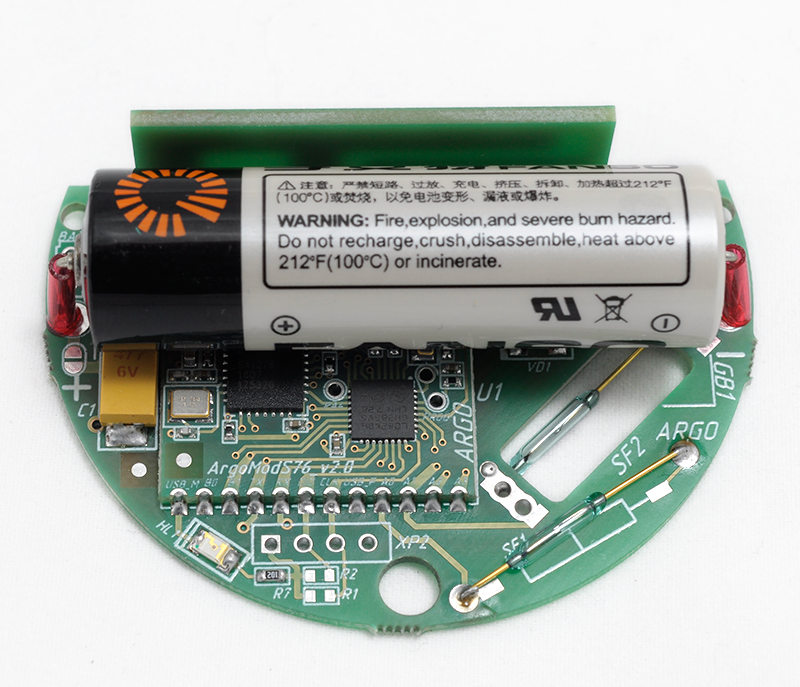

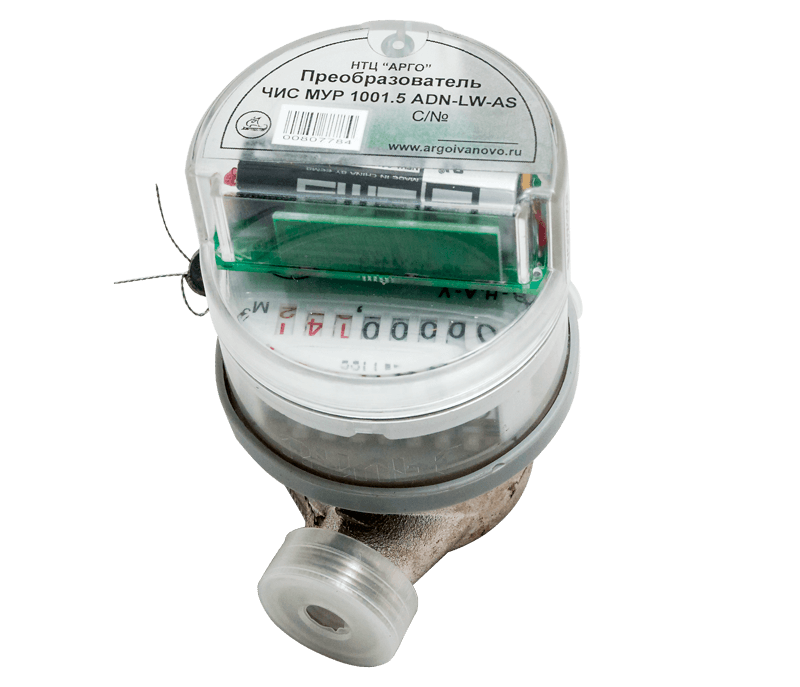

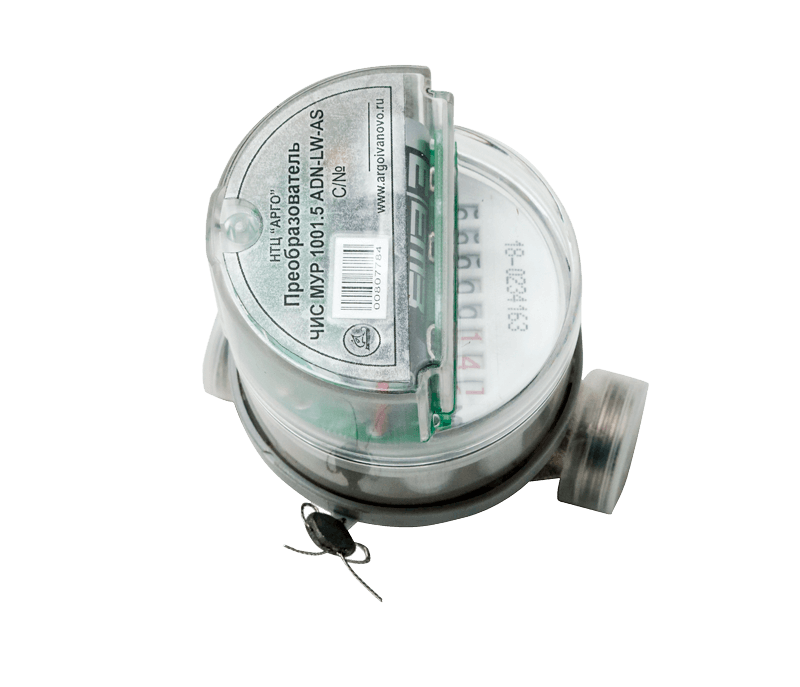

Водосчетчик Аква-С с LoRa

МУР 1001.5 ADN – LW – AS

С помощью преобразователя ЧИС МУР 1001.5 ADN – LW – AS показания счетчика по заданному интервалу передаются на базовую станцию.

Модем также может предавать сообщения об аварийных и нештатных ситуациях, таких как: воздействие магнитом, критичный разряд батареи.

При при передаче данных 2 раза в сутки батарея модема может служить до 6 лет.

по запросу
Характеристики
Частотный план RU868, EU868, KZ865
Модуляция LoRa, FSK
Режимы работы LoRaWAN
Мощность передатчика 25мВт
Чувствительность -138 дБм
Тип антенны Встроенная, Внешняя(опционально)
Дальность связи, до (км. город/открытая местность) 5 / 15
Тип активации OTAA, ABP
Класс устройства A
Периодичность передачи Настраивается от 10 сек
Питание встроенное Батарея 2,5 А/ч

Прочие параметры:

  • Настройка через сеть LoRaWAN;
  • Корректировка начальных показаний;
  • Поддержка ADR (Adaptive Data Rate);
  • Поддержка отправки пакетов с подтверждением (настраивается);
  • Оповещение о поднесении магнита к счетчику;
  • Измерение заряда встроенной батареи.

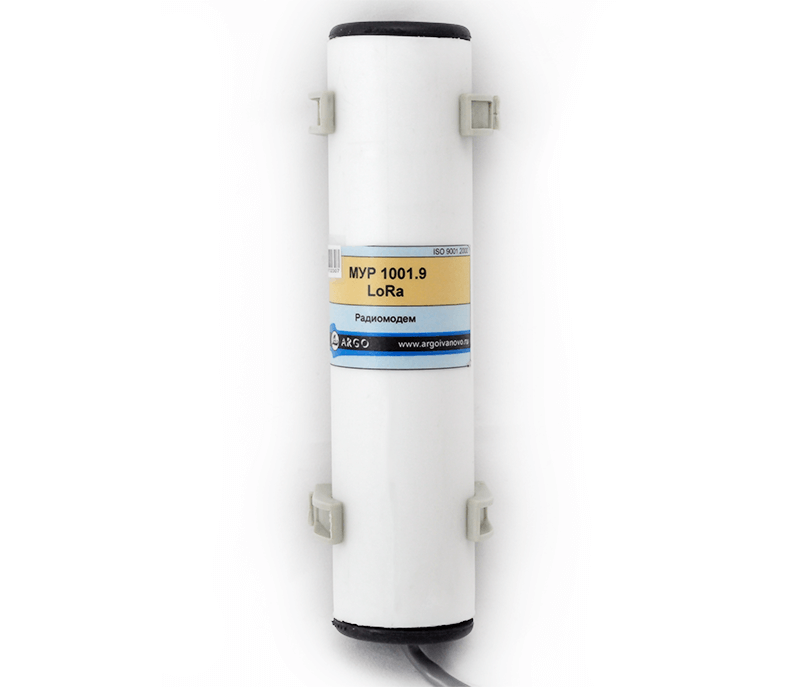

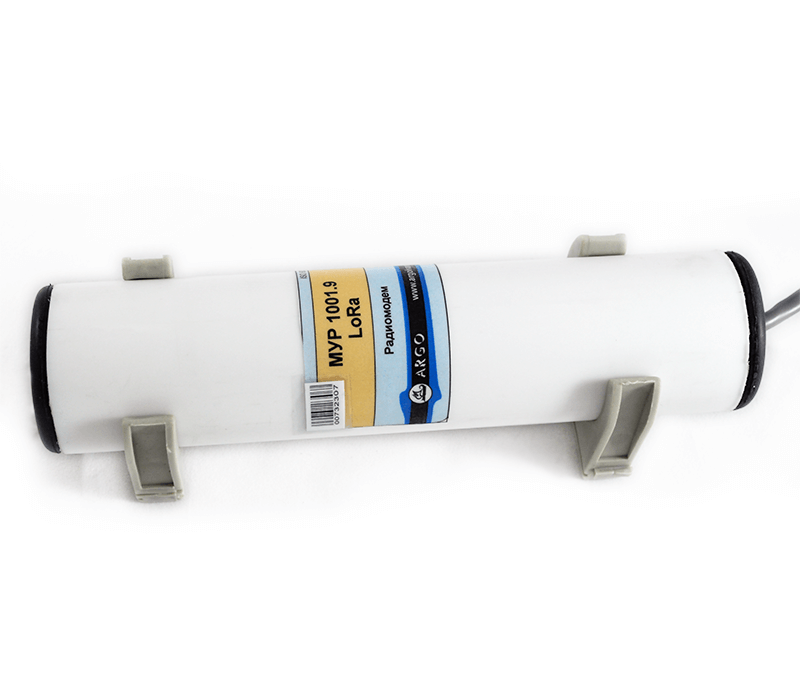

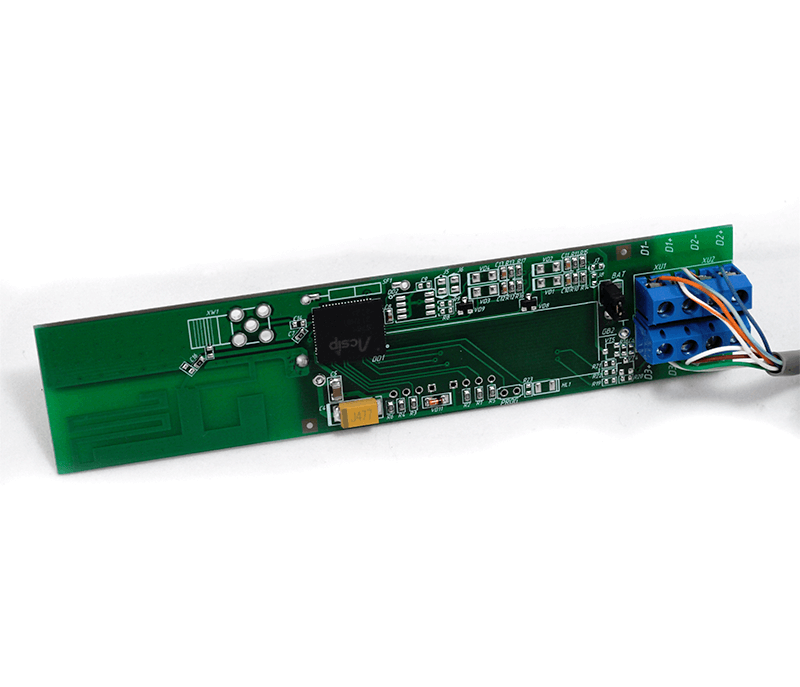

Устройство диагностики теплотрасс ППУ

МУР 1001.5 TDT – LW – LT

Система оперативного диспетчерского контроля предназначена для мониторинга состояния стальных предизолированных труб с тепловой изоляцией из пенополиуретана (ППУ) и защитной оболочкой для подземной бесканальной и надземной прокладки трубопроводов в соответствии ГОСТ 30732-2006.

При передаче данных 2 раза в сутки батарея модема может служить до 6 лет.

Подробнее о системе оперативного диспетчерского контроля

по запросу
Диагностируемые дефекты
  1. Нарушение герметичности стальной трубы;
  2. Повреждение полиэтиленовой наружной оболочки;
  3. Обрыв сигнального проводника
  4. Дефекты коммутации сигнальных проводников;
  5. Замыкание сигнального провода на трубу.
Характеристики
Входы АЦП для измерения сопротивлений до 2(4)
Диапазон измеряемых сопротивлений 1кОм – 1 мОм
Диапазон рабочих температур, °С -40…+75
Класс устройства LoRaWAN™
Сообщения без квитирования
A
Количество каналов LoRaWAN™ 4
Частотный план RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865, произвольный (на основе EU868)
Способ активации в сети LoRaWAN™ ABP или OTAA
Период выхода на связь настраивается
Тип антенны LoRaWAN™ внутренняя/внешняя
Чувствительность -138 дБм
Дальность радиосвязи в плотной городской застройке до 5 км
Мощность передатчика по умолчанию 25 мВт (настраивается)
Максимальная мощность передатчика 100 мВт
Ёмкость встроенной батареи 2700 мАч
Максимальная мощность передатчика 100 мВт
Размеры корпуса, мм 95 х 50 х 45

При установке устройства в ковере, для обеспечения надежной связи располагать устройство ближе к поверхности. В случае необходимость можно применить внешнюю антенну.

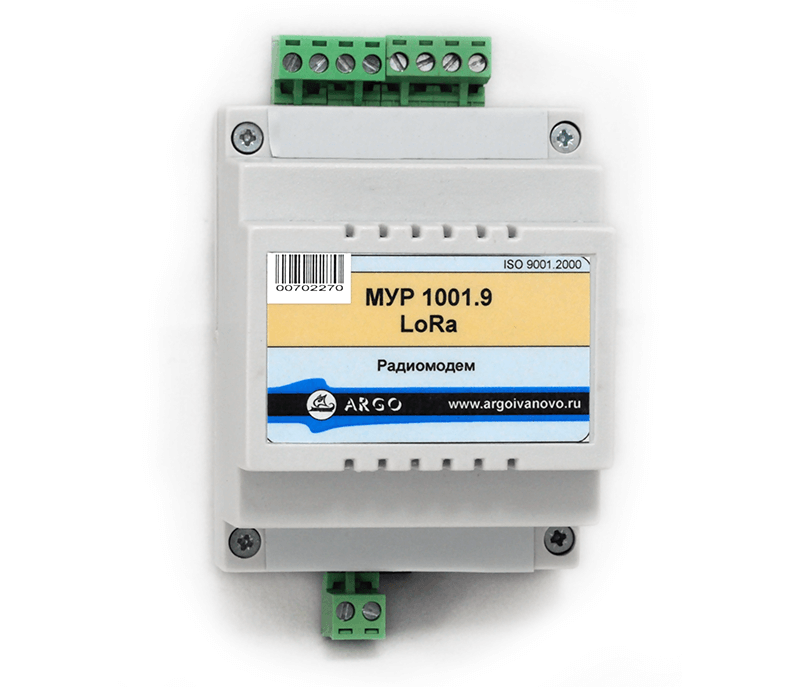

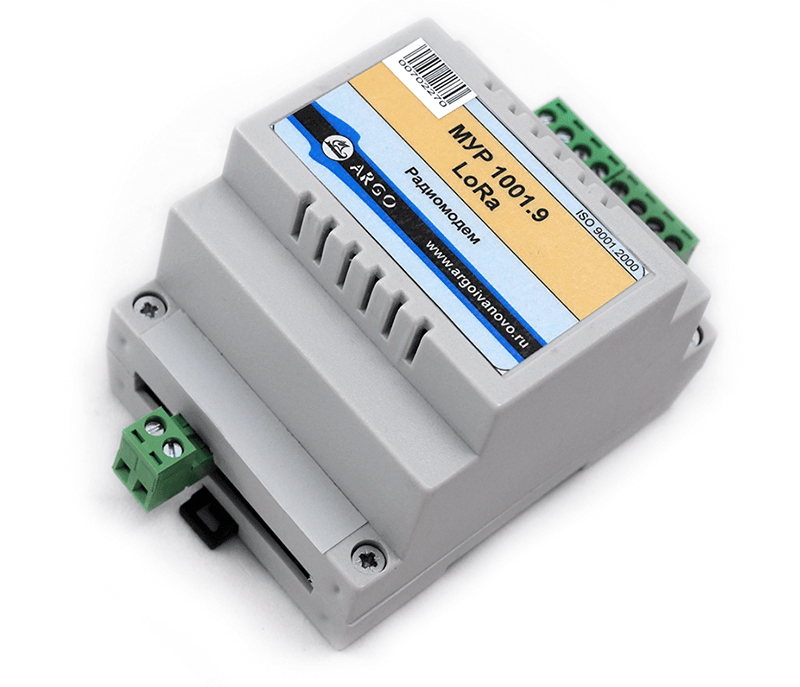

Универсальный модем LoRa DIN20

МУР 1001.5 ADN – LW – DIN20

Модем данной модификации может использоваться для решения различных задач АСКУЭ, мониторинга и управления.

При передаче данных 2 раза в сутки батарея модема может служить до 10 лет.

по запросу
Характеристики
Частотный план RU868, EU868, KZ865
Модуляция LoRa, FSK
Режимы работы LoRaWAN
Мощность передатчика 25мВт
Чувствительность -138 дБм
Тип антенны Встроенная, Внешняя(опционально)
Дальность связи, до (км. город/открытая местность) 5 / 15
Тип активации OTAA, ABP
Количество каналов LoRa 8
Класс устройства A, C
Интерфейсы UART: 3 канала TX , 1 канал RX
RS-485 (опционально - цена уточняется при заказе)
6 каналов импульсные/охранные
или 2 канала импульсные/охранные и 4 канала АЦП
Периодичность передачи Настраивается от 10 сек
Питание встроенное Батарея 2,5 А/ч
Питание внешнее 5…15В
Диапазон температур -40…+60

Прочие параметры:

  • Настройка через сеть LoRaWAN;
  • Корректировка начальных показаний;
  • Поддержка ADR (Adaptive Data Rate);
  • Поддержка отправки пакетов с подтверждением (настраивается);
  • Выход на связь при срабатывании охранных входов;
  • Измерение заряда встроенной батареи.

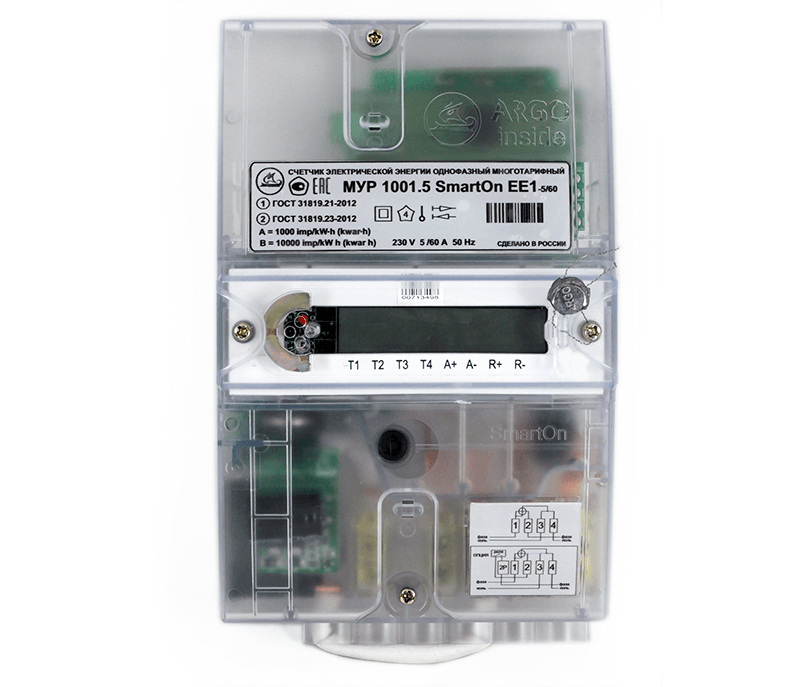

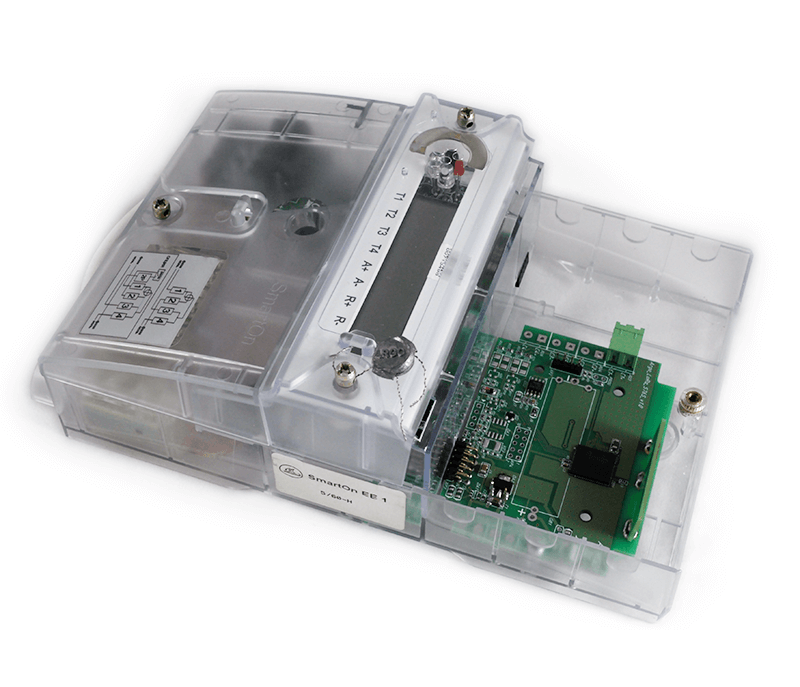

Электросчетчик SmartOn EE1 + LoRa

SmartOn EE1 + LoRa

Электросчетчик SmartOn EE1 предназначены для многотарифного учета активной энергии в однофазных сетях переменного тока номинальной частотой 50 Гц. Счетчики соответствуют требованиям соответствует требованиям Федерального закона от 27.12.2018 № ФЗ-522, а также ГОСТ 31819.21-2012, ГОСТ 31819.23-2012.

В отдельно пломбируемом отсеке установлен радиомодуль, накапливающий и передающий информацию о показаниях в сеть LoRaWAN. Счетчик опционально оснащается реле ограничения мощности до 100А (в клеммном отсеке), которое может срабатывать как по внутренним событиям, так и по команде с сервера.

Счетчик работает как устройство LoRaWAN класса С.

по запросу

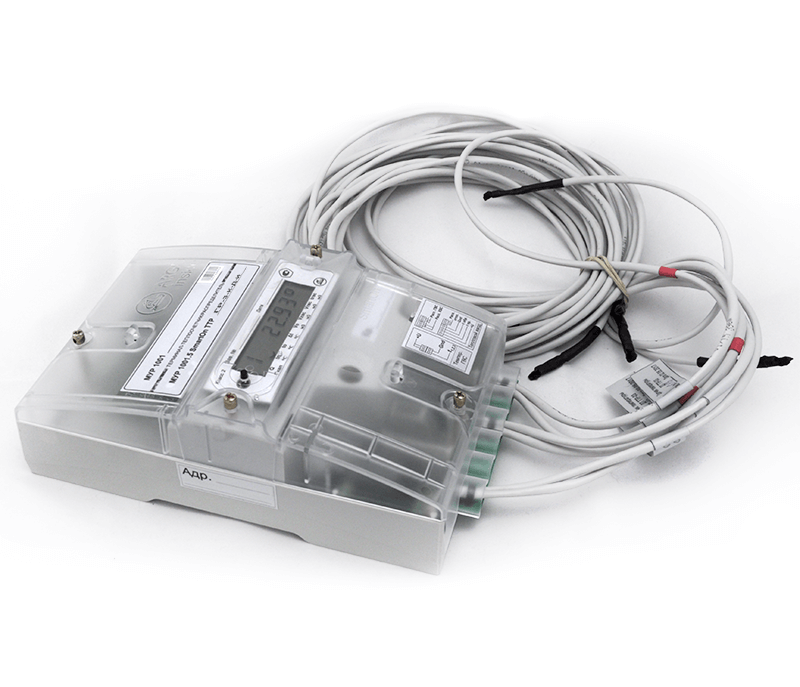

3-канальный теплосчетчик SmartOn ТТР ГР + LoRa

Теплосчетчик МУР 1001.5 SmartOn TTР ГР + LoRa

Теплосчетчик SmartOn TTР ГР обеспечивает измерения тепловой энергии по количеству тепловых вводов до трех, представленным закрытыми водяными системами теплопотребления.

Внутри установлен радиомодуль, накапливающий и передающий информацию о показаниях в сеть LoRaWAN.

Счетчик работает как устройство LoRaWAN класса A. По запросу комплектуется гильзами ½″ для датчиков температуры.

по запросу

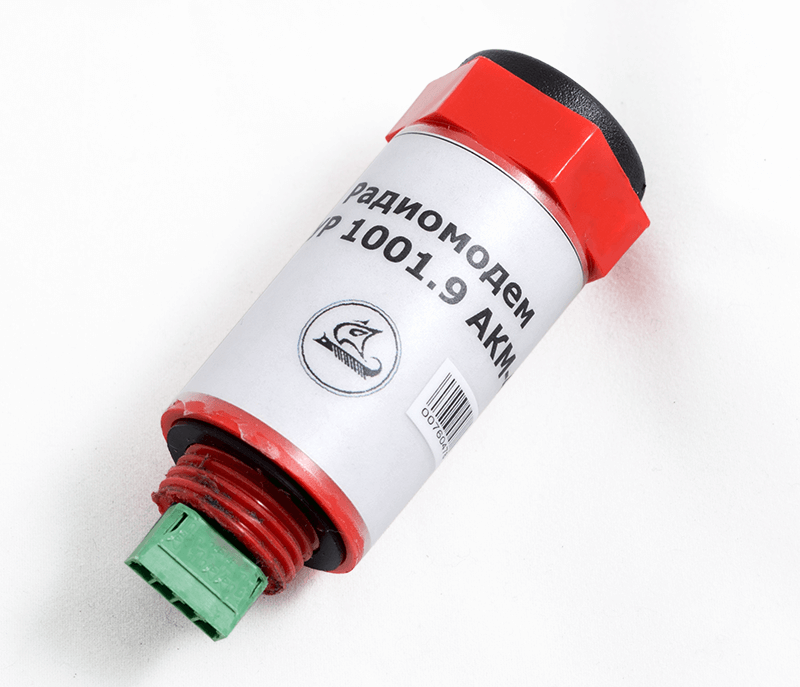

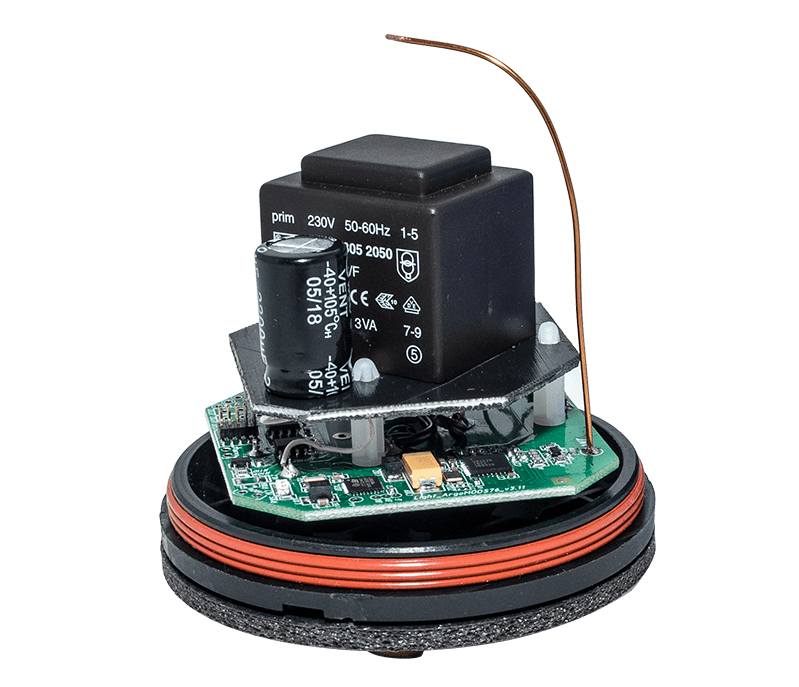

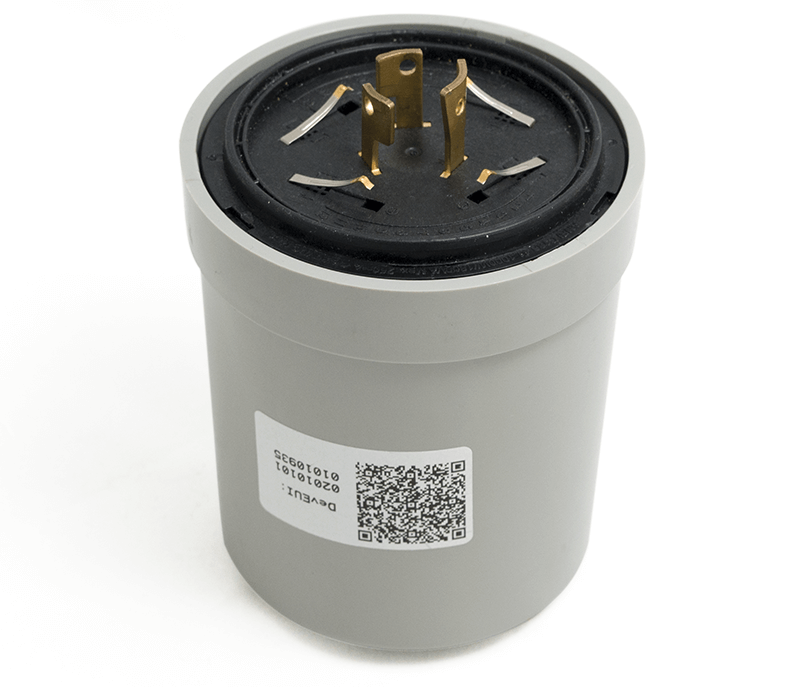

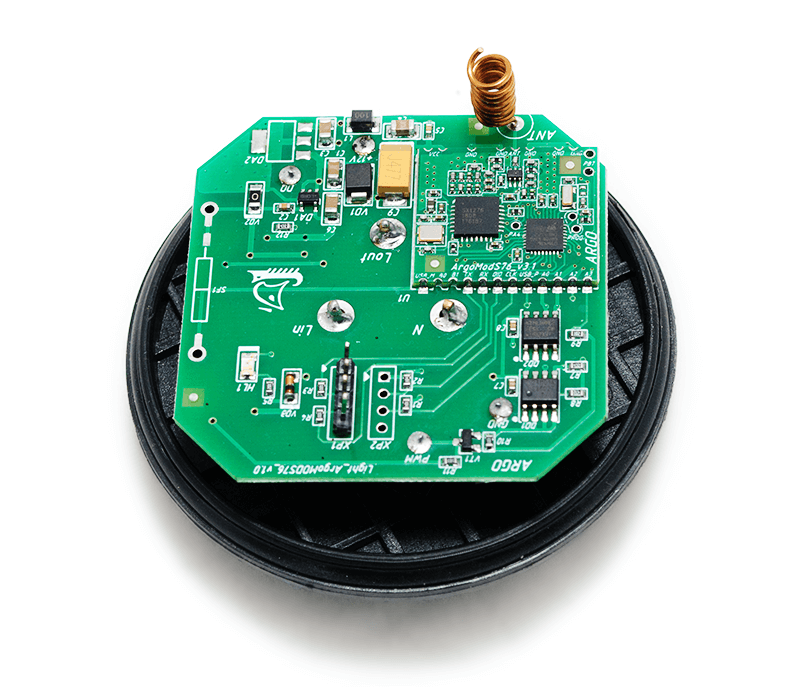

АСУНО LoRa

АСУНО контроллер МУР 1001.9 LoRa

Основным требованием к автоматической системе управления наружным освещением является ее надежность. Так как радио не является надежным каналом доставки команд управления, в каждый контроллер записывается годовое расписание диммирования светильника.

Не смотря на то, что система позволяет управлять индивидуально каждым светильником, они будут продолжать работать и без управления с верхнего уровня.

Каждый контроллер периодически передает данные о состоянии светильника, что позволяет оперативно реагировать на поломки и нештатные ситуации.

Подробнее об автоматической системе управления наружным освещением

Характеристики
Диапазон диммирования 10% — 100%
Управление расписанием 1 минутрый интервал
Максимальное количество событий диммирования 12
Частотный план RU868
Мощность передатчика 25мВт
Чувствительность -138 дБм
Тип активации ABP
Класс работы C
Диапазон температур -40…+60

Прочие параметры:

  • Обновление прошивки по воздуху;
  • Обновление настроек работы по воздуху;
  • Обновление расписания диммирования по воздуху.
